Methoden zur Prüfung der Leistung von Lüfterfiltereinheiten (FFU) – Interpretation des CRAA-NormenentwurfsPrüfung von Lüfterfiltereinheiten
ZusammenfassungStellt den Hintergrund des CRAA-Entwurfs vorPrüfung von Lüfterfiltereinheiten. Präsentiert den Überblick über die Norm, einschließlich des Anwendungsbereichs, des Hauptinhalts und der Merkmale. Der Schwerpunkt liegt auf den Methoden zur Leistungsprüfung, die Prüfpunkte wie aerodynamische Leistung und Energieverbrauch, Gleichmäßigkeit der Luftstromgeschwindigkeit, Geräuschentwicklung, Vibration, Gesamtoberwellenverzerrung und Luftleckage des Ventilatorgehäuses abdecken.
SchlüsselwörterLüfterfiltereinheit; Methode zur Leistungsprüfung; CRAA-Normenentwurf

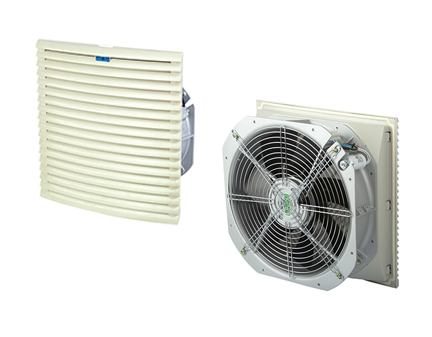

FK9926-D Elektrische Schaltschrank-KühllüfterfilterAusschnittgröße 292 mm
Eine Lüfterfiltereinheit ist eine Art Luftreinigungsgerät, das aus einem Ventilator und einem Luftfilter besteht. Sie bietet Vorteile wie flexibles Gesamtdesign, bequeme Installation und Konstruktion, einfache und effektive Abdichtungsmethoden und einfache Steuerung usw. und wird häufig in Reinräumen eingesetzt, insbesondere in elektronischen Reinraumanlagen. In den letzten Jahren hat sich die heimische LCD-Panel-Industrie rasant entwickelt; beispielsweise benötigt eine Produktionslinie der 5. Generation etwa 12.000 Einheiten von 1200 × 1200 mm (4 × 4 ft) FFU, die 6. Generation etwa 25.000 Einheiten, die 8. Generation etwa 42.000 Einheiten, während die 10. Generation etwa 80.000 Einheiten benötigt. Darüber hinaus ist auch die Nachfrage nach geräteseitigen Lüfterfiltereinheiten (EFUs) hoch. Mit der steigenden Marktnachfrage, wachsender Produktionskapazität und fortschreitender Produktionstechnologie werden die Leistungsanforderungen an FFUs immer höher. Die Leistung der FFU-Produkte verschiedener Hersteller auf dem Markt variiert jedoch, und die verwendeten Leistungsprüfmethoden sind nicht einheitlich, wodurch die Ergebnisse an Vergleichbarkeit mangeln. Daher ist die Erstellung wissenschaftlicher und vernünftiger, einheitlicher und standardisierter Normen für FFU-Leistungsprüfmethoden sehr wichtig, um Benutzern bei der angemessenen Auswahl von FFU-Produkten zu helfen und die positive Entwicklung der FFU-Herstellerindustrie zu fördern.
Das Luftvolumen einer FFU wird normalerweise durch die Frontgeschwindigkeit angegeben, und das volumetrische Luftvolumen entspricht der Frontgeschwindigkeit multipliziert mit der effektiven Luftstromfläche des Filters. Das Luftvolumen wird durch die Düsengruppe gemessen. Anzahl und Größe der Düsen sollten angemessen sein, um sicherzustellen, dass die statische Druckdifferenz vor und nach der Düse nicht weniger als 100 Pa beträgt. Der externe statische Druck, auch Restdruck genannt, bezieht sich auf den statischen Druckverlust, der durch externe Geräte im Luftstromkanal der FFU verursacht wird, d. h. den statischen Druckwert der Luft, die von der FFU für die externe Belüftungsanlage bereitgestellt wird, nachdem der Widerstand von Filter, Gehäusestruktur usw. überwunden wurde. Da die Auslasswindgeschwindigkeit der FFU normalerweise niedrig ist und der dynamische Druck sehr gering ist, wird der dynamische Druckwert ignoriert und der statische Druck anstelle des Gesamtdrucks verwendet. Der Restdruck wird in einer statischen Druckkammer in der Nähe des Lufteinlasses der FFU gemessen. Da der Auslass der FFU mit der Atmosphäre verbunden ist, ist der Absolutwert des statischen Drucks in der statischen Druckkammer der Restdruck. Während der Prüfung des volumetrischen Luftvolumens und des Restdrucks sollten elektrische Parameter wie Strom, Spannung, Gesamteingangsleistung und Leistungsfaktor getestet und aufgezeichnet werden.
