Die Auswahl der richtigen elektrischen Konnektivitätskomponenten für industrielle Steuertafeln erfordert eine sorgfältige Bewertung des Nennstroms, der Leiterkompatibilität, der Isolationsspannung und des nachweisbaren Zertifizierungsumfangs durch Dritte. Das Portfolio von LEIPOLEs Stromverteilungsblöcken – darunter die UK-Serien, UKK-Serien-Stromverteilungsblöcke und UKK6-Klemmenblöcke – ist darauf ausgelegt, anspruchsvolle elektrische und mechanische Anforderungen in verschiedenen globalen Märkten zu erfüllen. Dieser technische Überblick fasst verifizierte TÜV-Rheinland- und UL-Zertifizierungsdokumentation, Modellspezifikationen und technische Auswahlkriterien zusammen, um Elektroingenieuren, Paneelbauern und Beschaffungsfachleuten bei der Überprüfung der Einhaltung und Modelleignung zu helfen.
Was sind Stromverteilungsblöcke?
Leistungsverteilungsblöcke sind spezialisierte elektrische Verbindungskomponenten, die dazu entwickelt wurden, eine primäre elektrische Zuleitung in mehrere Sekundärkreise zu unterteilen. Durch die Bereitstellung eines gemeinsamen elektrischen Anschlusspunkts ermöglichen sie es Hochleistungsleitern, die Stromversorgung sicher an mehrere ausgehende Zweigleiter zu verteilen.
In der industriellen elektrischen Konnektivität werden diese Blöcke weit verbreitet in Anwendungen eingesetzt, wie:
-
Elektrische Bedienfelder
-
Industriemaschinen und Fabrikautomatisierungsanlagen
-
Stromverteilungsbaugruppen
-
OEM-elektrische Steuerungssysteme
Im Gegensatz zu vollständigen Gehäusebaugruppen oder Leistungsschaltern konzentrieren sich Stromverteilungsblöcke ausschließlich auf sichere, widerstandsarme Leiterabschlussanordnungen und zuverlässige Stromleitungen innerhalb eines Gehäuses.

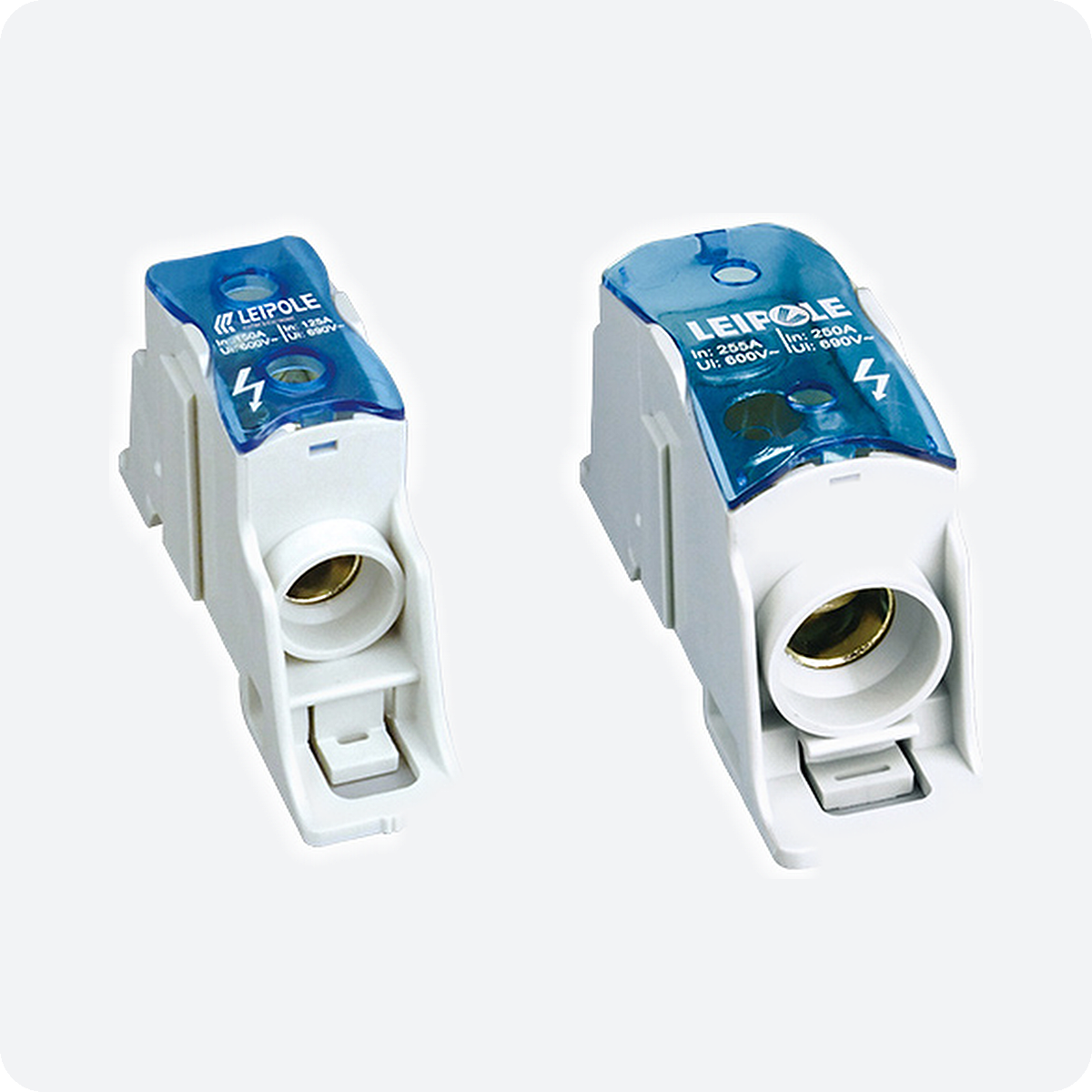

LEIPOLE Power Distribution Block Produktreihe
LEIPOLE bietet strukturierte Produktfamilien an, die darauf ausgelegt sind, verschiedene Stromwerte und Leiterquerschnitte zu berücksichtigen. Die dokumentierten Kernserien umfassen die UK-Serie, UKK-Serie und UKK6-Serie. Elektrische Werte variieren stark je nach Modell und Querschnitt, was eine sorgfältige Abgleichsweise mit offiziellen Datenblättern erfordert.
Überblick über die Produktpalette
|
Serie |
Gedeckte Modelle / Varianten |
Leiterquerschnitt |
Bewerteter Strom (IthI_{th}Ith) |
Nenn-Isolationsspannung (UiU_iUi) |
Verfügbare Zertifizierungsdokumentation |
|
UK-Serie |
UK207, UK407, UK411, UK412, UK415; Allgemeine Serienvarianten |
35 / 50 mm² |
100 / 160 A |
500 / 600 V |
TÜV Rheinland, UL 1059 |
|
UKK-Serie |
UKK80A, UKK125A, UKK160A, UKK160A-SK, UKK250A, UKK400A, UKK500A; Allgemeine Serienvarianten |
16 / 35 / 120 mm² |
80 / 250 / 500 A |
690 V |
TÜV Rheinland, UL 1059 |
|
UKK6-Serie |
Varianten der UKK6-Serie |
10 bis 95 mm² |
63–600 A |
690 V |
TÜV Rheinland |
TÜV Rheinland zertifizierte Stromverteilungsblöcke
Die Einhaltung europäischer Normen wird durch formale Prüfungen und Zertifizierungen durch TÜV Rheinland überprüft. Die dokumentierten LEIPOLE-Familien führen unterschiedliche Zertifizierungsunterlagen gemäß der Niederspannungsrichtlinie (LVD) 2014/35/EU.
Zusammenfassung der TÜV Rheinland-Zertifizierung
|
Produktfamilie |
Zertifikatsnummer |
Referenzierte Standard & Edition |
Anwälzbare Bewertungen |
Referenz zum Testbericht |
|
UK-Serie |
AN 50665461 0001 |
EN 60947-7-1:2009 |
35/50 mm², 100/160 A, 500/600 V |
CN25SI7 001 |
|
UKK-Serie |
AN 50665465 0001 |
EN 60947-7-1:2009 |
16/35/120 mm², 80/250/500 A, 690 V |
CN25ZX59 001 |
|
UKK6-Serie |
AN 50665562 0001 |
EN 60947-7-1:2009 |
10–95 mm², 63–600 A, 690 V |
CN25HKX5 001 |
Ingenieure müssen die spezifische Modellnummer und die Betriebsparameter mit diesen Zertifikaten abgleichen, um die Ausrichtung an die Anforderungen des europäischen Marktes sicherzustellen. Die TÜV-Zertifizierung bestätigt, dass die getesteten Proben EN 60947-7-1:2009 entsprechen, qualifiziert jedoch nicht automatisch eine Komponente für jede denkbare Betriebsumgebung ohne ordnungsgemäße thermische und Kurzschlussbewertung.
UL-zertifizierte UK- und UKK-Serie Terminalblöcke
Für den Zugang zum nordamerikanischen Markt haben bestimmte Modelle innerhalb der UK- und UKK-Serie die Komponentenerkennung nach UL 1059.
-
UK Series UL-Rekord:Cover-ModelleUK207, UK407, UK411, UK412 und UK415unter der Zertifikatskennung UL-US-2575054-0, Dateinummer E334233.
-
UKK Series UL-Rekord:Cover-ModelleUKK80A, UKK125A, UKK160A, UKK160A-SK, UKK250A, UKK400A und UKK500Aunter der Zertifikatskennung UL-US-2575056-0, Aktennummer E334233.
Beide Aufzeichnungen klassifizieren die Produkte wie folgtUL 1059 Ausgabe 6 — XCFR2 Terminalblöcke – Komponente.
Wichtiger Hinweis zur Compliance:Die Komponentenerkennung (XCFR2) zeigt an, dass die Klemmenblöcke für die Werksinstallation innerhalb einer vollständigen Gerätebaugruppe ausgewertet werden. Die Verwendung eines UL-zertifizierten Klemmenblockbauteils führt nicht automatisch dazu, dass ein fertiges Bedienfeld oder eine elektrische Baugruppe UL-zertifiziert ist. Das Endprodukt muss nach seinem anwendbaren Endproduktstandard bewertet werden. Darüber hinaus spiegelt die verfügbare Dokumentation für die UKK6-Serie die TÜV-Konformität wider; Käufer, die UL-zugelassene Modelle in dieser Reihe benötigen, müssen den aktuellen Listingstatus direkt überprüfen.
TÜV vs UL: Was sollten Käufer überprüfen?
Der Vergleich europäischer und nordamerikanischer Genehmigungen erfordert das Verständnis, dass Standards, Testkriterien und Umfangsbereiche unterschiedlich sind.
|
Parameter |
TÜV Rheinland-Zertifizierung |
UL-Komponentenerkennung |
|
Ausgebende Stelle |
TÜV Rheinland |
Underwriters Laboratories (UL) |
|
Grundschulstandard |
EN 60947-7-1:2009 |
UL 1059 Ausgabe 6 (XCFR2) |
|
Gedeckte Familien |
UK, UKK, UKK6-Serie |
Spezifische UK- und UKK-Modellnummern |
|
Datei- / Zertifizierungskennungen |
EIN 50665461 0001 usw. |
Datei E334233 (IDs: UL-US-2575054-0, UL-US-2575055-0 / 2575056-0) |
|
Zielmarkt |
Europäische Union / CE-Ausrichtung über LVD |
Nordamerika (Industrielle Bedientafeln) |
|
Verifizierungsbedarf |
Spieltestbericht und Querschnittsbewertungen |
Vergleichen Sie das genaue Modell mit dem offiziellen UL-Online-Verzeichnis |
Wie man den richtigen Stromverteilungsblock auswählt
Eine ordnungsgemäße Auswahl der Ingenieure erfordert eine ganzheitliche Überprüfung der elektrischen, mechanischen und regulatorischen Kriterien, anstatt sich auf eine einzige Kennzahl zu verlassen:
-
Erforderlicher Leiterquerschnitt:Stellen Sie sicher, dass die Terminalkapazität mit eingehenden und ausgehenden Kabelgrößen übereinstimmt (z. B. mit 35 mm² oder 50 mm² Grenzen in UK-Serien).
-
Nennstrom (Ith):Überprüfen Sie, dass der Dauerstrom die zertifizierte thermische Wertung des Blocks nicht überschreitet (von 63 A bis 600 A über die Reihen hinweg).
-
Nennspannung der Dämmung (Ui):Bestätigen Sie die Spannungsfestigkeit (z. B. 500V/600V für UK, 690V für UKK und UKK6).
-
Kompatibilität mit Dirigent:Überprüfen Sie, ob gestrandete, massive oder flexible Leiter mit Ferrulen vom Klemmmechanismus getragen werden.
-
Elektrische und Umweltbedingungen:Bewerten Sie Umgebungstemperatur, Verschmutzungsgrad und Kurzschlussstromwerte (SCCR).
-
Montagemethode:Bestimmen Sie die Kompatibilität mit Standard-DIN-Schienen (EN 60715) oder direkter Paneelmontage.
-
Verfügbarer Installationsbereich:Bewerten Sie die physischen Maße in Bezug auf den Drahtbiegraum und Abstandsanforderungen im Gehäuse.
-
Anwendbare Standards und Endproduktanforderungen:Richten Sie die Auswahl an die regionalen Zielstandards (IEC/EN vs. UL/CSA) aus.
-
Zertifikatsdeckung für das genaue Modell:Vergleichen Sie die Teilenummern mit der aktiven TÜV- und UL-Dokumentation.
-
Erforderliche technische Dokumentation:Sichere Herstellerdatenblätter, 2D/3D-CAD-Zeichnungen und Testberichte vor der endgültigen Beschaffung.
Dokumente, die Sie vor dem Kauf anfordern sollten
Um technische Audits und Qualitätssicherungsanforderungen zu erfüllen, sollten Beschaffungsfachleute und Konstrukteure folgende Unterlagen von LEIPOLE oder autorisierten Distributoren anfordern:
-
Offizielle Produktdatenblätter mit mechanischen und elektrischen Grenzen
-
Dimensionszeichnungen und CAD-Dateien
-
Originale TÜV-Rheinland-Zertifikate (z. B. AN 50665461 0001, AN 50665465 0001, AN 50665562 0001)
-
Zugehörige Testberichte (z. B. CN25SI7 001, CN25ZX59 001, CN25HKX5 001)
-
Offizielle UL-Zertifizierungsdokumentation unter File E334233
-
Konformitätserklärungen des Herstellers (CE/LVD)
-
Installations- und Drehmomentanweisungen
FAQ zu Stromverteilungsblöcken und Zertifizierungen
1. Was ist ein Stromverteilungsblock?
Ein Stromverteilungsblock ist eine elektrische Verbindungskomponente, die darauf ausgelegt ist, eine einzelne Hochleistungs-Stromversorgung sicher und effizient in mehrere ausgehende Zweigkreise zu unterteilen.
2. Was ist der Unterschied zwischen einem Stromverteilungsblock und einem Terminalblock?
Während Standard-Durchführklemmenblöcke typischerweise Strom von einem einzigen Eingang zu einem einzelnen Ausgang leiten, sind Leistungsverteilungsblöcke speziell mit Mehrportkonfigurationen konstruiert, um die eingehende Leistung von einem großen Leiter auf mehrere kleinere Ausgangsleiter zu verteilen.
3. Welche LEIPOLE-Stromverteilungsblöcke haben die TÜV-Rheinland-Zertifizierung?
Die UK-Serie, UKK-Serie und UKK6-Serie verfügen alle über die aktive TÜV-Rheinland-Zertifizierung unter den Zertifikaten AN 50665461 0001, AN 50665465 0001 und AN 50665562 0001, die sich auf EN 60947-7-1:2009 beziehen.
4. Welche UK-Modelle werden von den mitgelieferten UL-Unterlagen abgedeckt?
Der UL-Datensatz (UL-US-2575054-0, Datei E334233) deckt explizit Modelle abUK207, UK407, UK411, UK412 und UK415.
5. Welche UKK-Modelle werden von den bereitgestellten UL-Aufzeichnungen abgedeckt?
Der UL-Datensatz (UL-US-2575056-0, Datei E334233) umfasst ModelleUKK80A, UKK125A, UKK160A, UKK160A-SK, UKK250A, UKK400A und UKK500A.
6. Ist die UKK6-Serie UL-zertifiziert?
Basierend auf den derzeit verfügbaren Dokumentationsscreenshots ist die UKK6-Serie von TÜV Rheinland unter EN 60947-7-1:2009 zertifiziert. Separate unterstützende Dokumentationen oder offizielle UL-Verzeichnisprüfungen sind erforderlich, um jede UL-Komponentenerkennung für bestimmte UKK6-Modelle zu bestätigen.
7. Was bedeutet UL 1059 Ed.6 für eine Terminalblockkomponente?
UL 1059 Edition 6 ist der Standard für Klemmenblöcke und legt Sicherheits-, Abstands-, mechanische Festigkeits- und elektrische Leistungsanforderungen für Komponenten fest, die für die Werksinstallation in elektrischen Geräten vorgesehen sind.
8. Macht ein UL-zertifiziertes Bauteil ein gesamtes Kontrollpanel UL-zertifiziert?
Nein. Die Bauteilerkennung (XCFR2) zeigt an, dass das Bauteil für den Einsatz innerhalb eines montierten Systems qualifiziert ist. Das vollständige Bedienfeld muss gemäß den geltenden Panelstandards (wie UL 508A) als Baugruppe bewertet und zertifiziert werden.
9. Wie verifiziere ich das Zertifikat für ein bestimmtes Modell?
Vergleiche Modellnummern und Bewertungen direkt mit den offiziellen TÜV Rheinland Zertifikatsnummern oder dem UL Online-Zertifikatsverzeichnis mit Dateinummer E334233 sowie den vom Hersteller bereitgestellten Datenblättern.
10. Welche Werte sollte ich bei der Auswahl eines Stromverteilungsblocks überprüfen?
Wichtige Parameter sind der Nennstrom (Ith), Nennspannung (Ui), maximale Drahtquerschnittskompatibilität, Drehmoment beim Anziehen und Umgebungswerte.
Fazit
Die Wahl von LEIPOLE-Stromverteilungs-Terminalblöcken gewährleistet eine robuste Leistung in industriellen Stromverteilungsnetzen, vorausgesetzt, genaue Serienbewertungen und Zertifizierungsumfange werden sorgfältig überprüft. Da die Dokumentationsbereiche variieren – von der EN 60947-7-1-Konformität für die UKK6-Serie bis hin zu spezifischen UL 1059-Komponentenerkennungen für ausgewählte UK- und UKK-Modelle – müssen Ingenieure und Beschaffungsspezialisten die Teilenummern genau an die Projektanforderungen anpassen.
Um detaillierte Produktdatenblätter, originale TÜV-Zertifikate, offizielle UL-Unterlagen oder anwendungsspezifische technische Unterstützung anzufordern, bittekontaktieren Sie LEIPOLEDirekt oder erkunden Sie dieLEIPOLE Power Distribution Blocks Produktseite.
