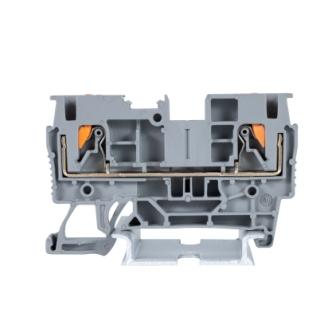

JPT1.5
Bestellnummer:1012.052 / 1012.053 (JPT 1.5-BU)
- Hergestellt aus flammfestem Nylon PA 66 mit Messingstab.
- Der orangefarbene Druckknopf an der Betätigungswelle öffnet die Feder auf den maximalen Verdrahtungsraum von (4 mm2)/AWG 12 für eine schnelle, übersichtliche Verdrahtung und hohe Kontaktsicherheit.
- Ermöglicht eine individuelle Potenzialverteilung und schnelle Überbrückung von Verbindungen zwischen demselben Klemmentyp oder über verschiedene Typen hinweg.
- Push-in-Reihenklemmen sind kompatibel mit Standard-Systemzubehör, einschließlich Brücken, Endabdeckungen. Endklammern und Markierungsstreifen.
Schaltschrankeinspeisung durch steckbare Rabatt-Federklemmenblöcke
JPT Durchgangs-Federklemmen Verbindungstechnik Federklemmen
Die JPT Durchgangsklemme kann direkt an den Draht angeschlossen werden. Das heißt, Sie können massive Drähte oder isolierte Klemmen ohne Werkzeug anschließen.
Durch die spezielle Federkonstruktion können die massiven Drähte oder isolierten Klemmen auch bei einem Drahtquerschnitt von 0,5 mm2 problemlos eingeschoben werden. Mit dem Ausziehknopf können Sie die Feder einfach öffnen. Lösen Sie die Drähte und trennen Sie sie, ohne Metallteile direkt zu berühren.
| Technische Daten | ||
| Dicke | 4.2 | |
| Länge | 58 | |
| Höhe | 38 | |
| Nennstrom | 17,5 A | |
| Nennspannung | 500 V | |
| Volumenquerschnitt (min) | 0,50 mm2 | |
| Solider Querschnitt (max) | 1,50 mm2 | |
| Verpackung | 50 | |
| DIN-Schienen-Typ | NS 35/7.5 | 1016.002 |
| NS 35/15 | 1016.003 | |
| NS 32 | 1016.004 | |
| Zubehör | ||||
| Modell | Bestellnummer | Verpackung | ||
| (1) Endabdeckung | grau | D-JPT 1.5-4 | 1012.055 | 100 |
| (2) steckbare Brückenteile, für Klemme Zentrale seitliche Verbindungen |
2-polig 3-polig 5-polig 10-polig |
JBS 2-4 | 1012.024 | 50 |
| JBS 3-4 | 1012.025 | 50 | ||
| JBS 5-4 | 1012.027 | 50 | ||
| JBS 10-4 | 1012.028 | 10 | ||
| (3) Endklemme | E/JUK | 1010.077 | ||
