Leipole Manufacture Klemmenblock Stahl DIN-Schiene NS35
- Schraubklemme
- Steckbarer Klemmenblock
- Feder-Klemmleiste
- Schranken-Klemme
Anleitung zur Installation
Die Installationsanleitung ist nach der neuen europäischen Norm EN 50022,EN50035 konzipiert. EN50045
Es hat eine präzise Höhe, strenge Toleranz, feine Oberfläche und gutes Finish. Die Stahlführung wurde mit Zinkplatten verzinkt und gelb verarbeitet.
Für die Bequemlichkeit der Installation und des Bohrens von Löchern. In der Mitte der Führung ist eine Linie aufgedruckt, die auch auf der Führung aus Aluminium und Cooper vorhanden ist.
Die Länge kann mit rundem Loch, langem Loch oder durch sein.
Gemäß Teil 3 der DIN VDE 0611 kann die Einbauanleitung als allgemeiner Erdungsdraht (PE-Funktion) fungieren, jedoch ohne Funktion als Neuturdraht (PEN)

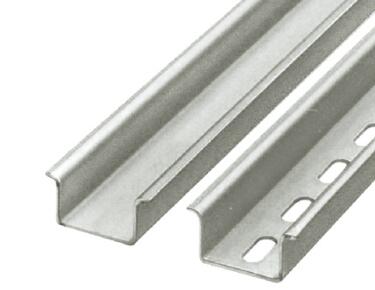

DIN-Schiene, hat eine präzise Höhe, strenge Toleranz, feine Oberfläche und gutes Finish, wurde verzinkt und gelb verarbeitet
Die Installationsanleitung ist nach der neuen europäischen Norm EN 50 022, EN 50 035, EN50 045 konzipiert.
| Modell | Produkt Größe | Loch geschnitten Größe | ||||
| Breit (W) Mm | Hoch (H) Mm | Dicke (T) mm | Länge (L) M | Gewohnheit Durchgang (ø)mm | Norm Durchgang (ø)mm | |
| NS35/7.5 | 35 | 7.5 | 1 | 1/2 | 5.2×15 kg | 6.2×15 kg |
| NS35/6.5 | 35 | 6.5 | 1 | 1/3 | 5.2×15 kg | 6.2×15 kg |
| Nr. NS35/15 | 35 | 15 | 1.5 | 1/4 | 5.2×15 kg | 6.2×15 kg |
| NS15/5.5 | 15 | 5.5 | 1 | 1/5 | - | 4.2×12.2 |
| Nr. NS32/15 | 32 | 15 | 1.2 | 1/6 | - | 6.2×15 kg |
| NS35/7.5 Aluminium | 35 | 7.5 | 1 | 1/7 | - | 4,8×25 kg |
| NS35/7.5 Aluminium | 35 | 7.5 | 1.5 | 1/8 | - | 5.2×15 kg |
| Nr. NS32/15 Aluminium | 32 | 15 | 1.5 | 1/9 | - | 6.2×15 kg |
| Nr. NS25/10 Aluminium | 25 | 10 | 1.1 | 1/10 | - | 4,8×25 kg |
