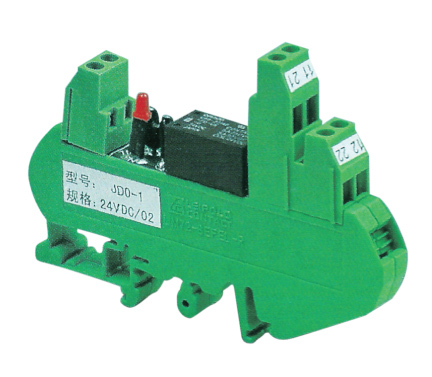

Leipole Elektrischer Relaiskoppler
- Die Relais der Produktreihe verfügen über eine Gleichstrom- und eine Wechselstromspule. Der Kontakt verfügt über einen zweipoligen Schließer und Öffner sowie einen ein- und zweipoligen Schalter.
- Temperatur der Arbeitsumgebung: -25 °C ~ 40 °C
- Das Leben wird etwa 100.000 Mal genutzt.
Der Relaiskoppler besteht hauptsächlich aus einem kleinen elektromagnetischen Relais. Es handelt sich um ein klemmenförmiges Modul, das eine Anzeige- und Schutzfunktion bietet. Weit verbreitet im Rütteln unter Peripheriegeräten, Steuersignal und einstellbare Ausrüstung automatisch ergänzt, um eine echte Abstimmung von elektrischer Frequenz und Pulver zu erzielen.
Unsere Firma Reifen, um Relaiskoppler mit verschiedenen Spezifikationen bereitzustellen, die für unterschiedliche Spannungen und Leistungen im jeweiligen Bereich gelten. Der Charakter des Produkts ist die minimale Modularisierung. Durch die Montage auf der Standard-Leitungsschiene NS 35/7,5 oder NS32 ist ein sicherer, zuverlässiger und komfortabler Einsatz möglich.
In der konkreten Anwendung befindet sich der Kontaktschalter des Relais im Gleichstrom- oder AC-Rückstromkreis. Beim Abschalten ist eine höhere induktive Spannung in der Last von Induktivität und Kondensator zu erzeugen und den Kontakt zu beschädigen. Um die Lebensdauer des Relais zu verlängern, ist es möglich, die oben genannte Schutzmaßnahme zu verwenden, viele Hersteller von Schützen und elektromagnetischen Ventilen usw. hatten die notwendigen Schutzelemente zu verkaufen. bei der Auswahl und Verwendung . Achten Sie auf ihre Vorzüge und Mängel, um sie vernünftig zu verwenden.
| Technische Parameter | |||
| Input belebender Abschluss | |||
| Nennspannung | 24V Gleichstrom | 24V Gleichstrom | 24V Gleichstrom |
| Maximale Spannung | Bewertungswert 110% | Bewertungswert 110% | Bewertungswert 110% |
| Nennstrom | 12,5 mA | 12,5 mA | 12,5 mA |
| Antriebsspannung | Nennspannung max. 80% | Nennspannung 80% | Nennspannung80% |
| Spannung neu positionieren | Nennspannung 10% min | Nennspannung 10% | Nennspannung 10% |
| Verbrauch | ≈300 MW | ≈300 MW | ≈300 MW |
| Ende des Ausgangskontakts | |||
| Art des Kontakts | Zweipolig, einfacher Kontakt, zweipoliger NC | Zweipolig, einfacher Kontakt, einpolig NO, einpolig NC | Zweipolig, einfacher Kontakt, zweipolig NO |
| Material des Kontakts | AgCdO | AgCdO | AgCdO |
| Maximale Schaltspannung | 380 V Wechselstrom, 125 V Gleichstrom | 380 V Wechselstrom, 125 V Gleichstrom | 380 V Wechselstrom, 125 V Gleichstrom |
| Nennstrom | 5A | 5A | 5A |
| Belastung des Widerstands | 1250 VA, 150 W | 1250 VA, 150 W | 1250 VA, 150 W |
| Cps |
375VA, 80W | 375VA, 80W | 375VA, 80W |
| Absorptionsverzögerung | 5 ms ( = 3 ms) | 5 ms ( = 3 ms) | 5 ms ( a 3 ms) |
| Verzögerung der Rückgabe | 5 ms ( u 1 ms) | 5 ms ( 1 ms) | 5 ms ( - 1 ms) |
| Höchste Motivfrequenz | 1800 Mal/Stunde | 1800 Mal/Stunde | 1800 Mal/Stunde |
| Testen der Komprimierung | Spule und Kontakt 3000VAC 50HZ 1 min | Spule und Kontakt 3000VAC 50HZ 1 min | Spule und Kontakt 3000VAC 50HZ 1 min |
| Lebensdauer der Maschine | 5 x 10 cm7Bewegung des Schalters | 5 x 10 cm7Bewegung des Schalters | 5 x 10 cm7Bewegung des Schalters |
| Elektrisches Leben | 1 x 10 StücksBewegung des Schalters | 1 x 10 StücksBewegung des Schalters | 1 x 10 StücksBewegung des Schalters |
| Temperatur speichern | -40 °C〜+ 55 °C | -40 °C〜+ 55 °C | -40°C~+ 55 °C |
| Betriebstemperatur | -25 °C〜+ 40 °C | -25 °C ~+ 40 °C | -25 °C ~+ 40 °C°C |
| Luftfeuchtigkeit in der Umgebung | Als bewegende：45-85% | Als bewegende：45〜85% | Als bewegende：45-85% |
